Версии причин взрыва на газопроводах «Северный поток»
Трубопроводы «Северный поток – 1» и «Северный поток – 2» были повреждены в результате двух взрывов, мощность каждого из которых оценивается в 500 кг тротилового эквивалента. Об этом на встрече в НАТО, которая состоялась 28 сентября, сообщили официальные лица Дании.
Шведские и датские власти сообщили о четырех утечках – по две в водах экономической зоны каждой страны.
«Повреждения, причиненные газопроводам, расположенным в международных водах Балтийского моря, вызывают глубокую озабоченность. Все имеющиеся в настоящий момент данные указывают на то, что это результат преднамеренных, бездумных и безответственных актов саботажа», – говорится в совместном заявлении НАТО.
Кто мог совершить подрыв «Северных потоков»
Российские власти с первого дня стали говорить о «руке Запада» в подрыве газопроводов, но пока не приводят никаких доказательств.
Сегодня, 30 сентября, глава Службы внешней разведки РФ Сергей Нарышкин заявил, что у его ведомства есть материалы, которые «указывают на след Запада» в утечках на газопроводах. По его мнению, на Западе пытаются «скрыть истинных исполнителей и организаторов» утечек.
Официальные лица на Западе пока не выдвигают конкретных обвинений, считая, что нужно дождаться результатов расследования.
Такое расследование трудно сделать результативным, так как под водой вряд ли остались какие-либо следы. Вероятно, потому диверсия и была проведена на дне моря.
Пока даже нет понимания того, как были разрушены трубопроводы. В западных СМИ высказываются различные предположения. Британский военный источник газеты The Guardian предположил, что на трубы могли быть установлены мины. Например, водолазами, прибывшими на торговом судне. А взорвать их могли спустя несколько дней или даже недель после установки. Глубина нахождения труб (около 70 м) достижима для водолазов.
Среди других версий – подводные беспилотники или субмарина. Но подводную лодку на такой небольшой глубине легко обнаружить. Подводные беспилотники есть у разных стран, включая Россию.
Кому выгодно разрушение газопроводов «Северный поток — 1» и «Северный поток — 2»
Если нет прямых улик, то нужно понять, кому выгодно случившееся.
Секретарь Совбеза России Николай Патрушев заявил, что США – основной выгодополучатель от взрывов на «Северных потоках», но не привел никаких доказательств.
Отметим: россияне намекают, что США хотят поставлять в Европу больше своего СПГ, потому и выталкивают Россию с рынка. На самом деле даже сейчас США не могут поставить столько газа, сколько хотела бы купить Европа — у них его просто нет.
Более правдоподобной выглядит гипотеза, которую поддерживают ряд экспертов из разных стран. Они считают, что диверсия на «Северных потоках» выгодна только «Газпрому» и, соответственно, РФ. Дело в том, что «Газпрому» грозят миллиардные иски из-за того, что он, нарушая условия контрактов, по политическим причинам прекратил поставку газа европейским покупателям. Чтобы такие иски стали невозможными, должно появиться обстоятельство непреодолимой силы, которое не позволяет выполнить контракты. Диверсия и может стать таким форс-мажором.
Как устроена подводная часть газопроводов «Северный поток»
Суммарно газопроводы «Северный поток» состоят четырех трубопроводов, длина каждого около 1220 км. Каждый трубопровод состоит их трех секций, составленных из труб с разной толщиной стенок. Самые толстые стенки в секции, присоединенной к компрессорной станции, так как давление там самое высокое (200 бар или атмосфер). Самые тонкие – в секции, примыкающей к берегу Германии.
Характеристики труб «Северного потока»:
- внутренний диаметр – 1153 мм;
- толщина стенки – 41,0, 30,9 или 34,6 мм;
- длина – 12 м;
- вес – 10 – 12 тонн (без защиты).
Трубы сделаны из высокосортной углеродистой стали, но им все равно нужна защита от такой химически агрессивной среды, как морская вода. Сначала на внешнюю поверхность трубы наносят трехслойное покрытие из эпоксидного состава и полиэтилена – это делается прямо на заводе-производителе. Там же трубу покрывают изнутри эпоксидной краской для снижения трения молекул газа.
Устройство трубы подводного газопровода
На другом предприятии на трубы устанавливают так называемую катодную защиту (приваривают электроды, соединенные между собой кабелем). Затем производят обетонирование – внешнюю поверхность трубы покрывают слоем утяжеленного бетона толщиной 60 − 110 мм. После обетонирования труба приобретает массу около 24 тонн. У нее появляется серьезная защита против механических воздействий, а дополнительная масса позволяет ей стабильно лежать на дне.
Секции трубопровода сначала укладываются на дно моря, испытываются, а потом соединяются между собой в подводной сварочной камере.

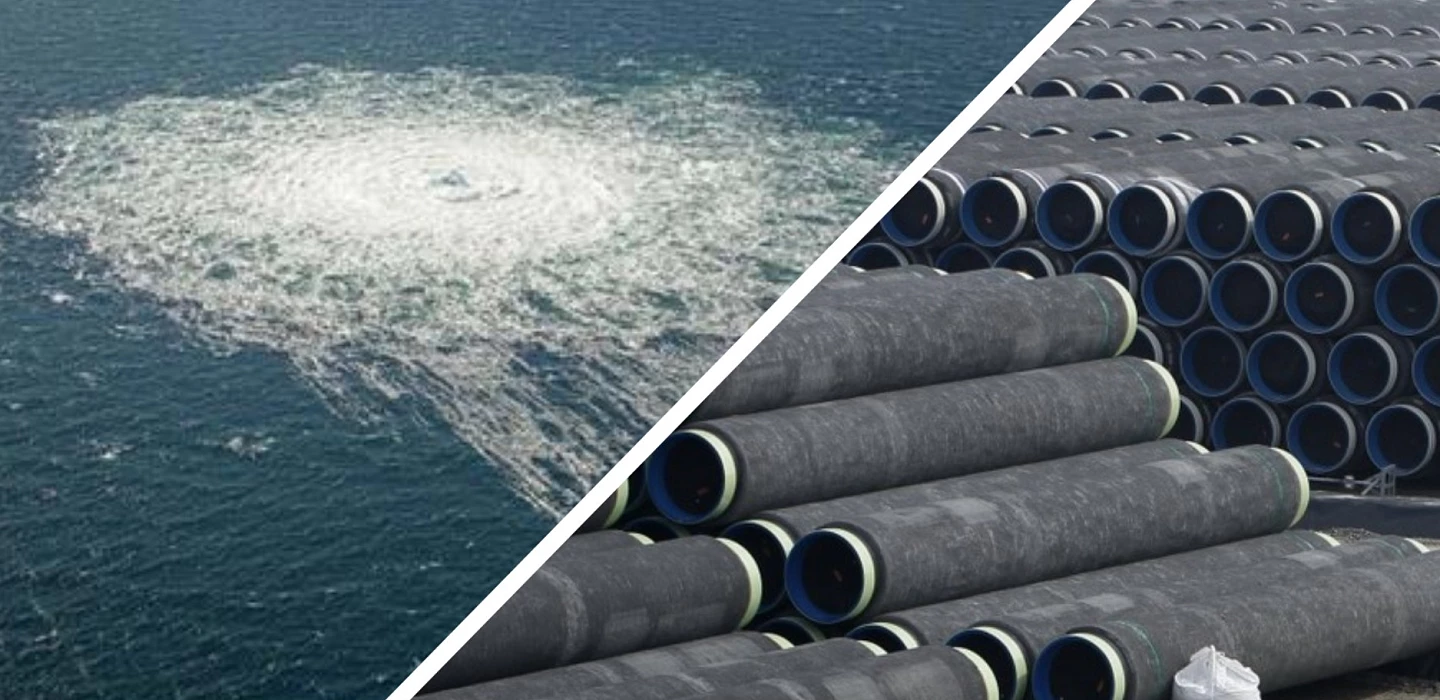

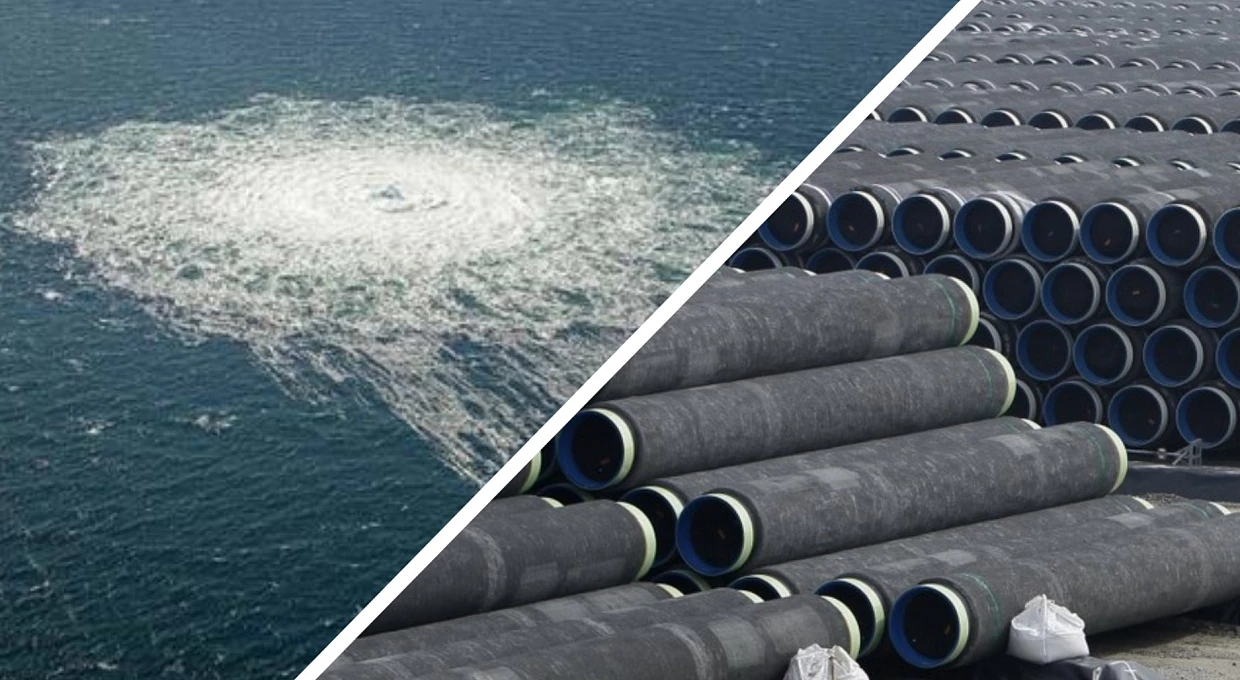

Трубы «Северного потока»: с антикоррозийной защитой и с железобетонной рубашкой
Как прокладывается подводный трубопровод
В большинстве случаев трубы укладываются прямо на дно моря. Но предварительно дно вдоль трассы трубопровода тщательно исследуется, глубокие впадины засыпаются гравием с борта специального судна, а возвышенности срезаются (размываются).
В отдельных случаях трубы могут укладываться в специальные траншеи. Сверху они могут оставаться открытыми или засыпаться камнями.
При прокладке трубопровода трубы соединяются в секции на борту специального судна. После сварки участки сварки защищаются от коррозии. Сначала они изолируются с помощью полиэтиленового термоусадочного рукава, затем закрываются металлическим кожухом, а полость между кожухом и рукавом заполняется полиуретановой пеной.
Прежде чем использовать газопровод для перекачки топлива, его испытывают водой. Еще до подводной сварки внутрь каждой секции трубопровода с борта специального судна закачивается отфильтрованная от взвесей и бактерий морская вода. Давление воды, превышающее рабочее для трубопровода, поддерживается в течение суток. Затем вода откачивается, а секция газопровода осушается. До того как в трубопроводе появится природный газ, его заполняют азотом.
Укладка подводного трубопровода (видео):
Можно ли отремонтировать поврежденные «Северные потоки»
Подводные трубопроводы в мире ремонтировали уже неоднократно. Однако сложность данного случая состоит в том, что повреждены трубы очень большого диаметра.
Компания Nord Stream AG, оператор газопроводов «Северный поток», сообщила что она может использовать пул ремонтного оборудования Объединения по ремонту трубопроводов и подводным работам (Pipeline Repair and Subsea Intervention, PRSI).
PRSI является объединением эксплуатирующих компаний морских трубопроводов и предоставляет своим членам оборудование для подводного ремонта.
В арсенал PRSI, в частности, входят подводные сварочные роботы, разработанные флагманом объединения – норвежской Equinor. Nord Stream AG является членом объединения.
По оценке оператора, выход газа из труб, вероятно, может прекратиться 3 октября.
Оценок и прогнозов по поводу возможности ремонта и будущей эксплуатации газопроводов «Северный поток» оператор пока не дает.
Подводный ремонт газопровода (фото):
Ремонт подводного трубопровода. Источник: Equinor
